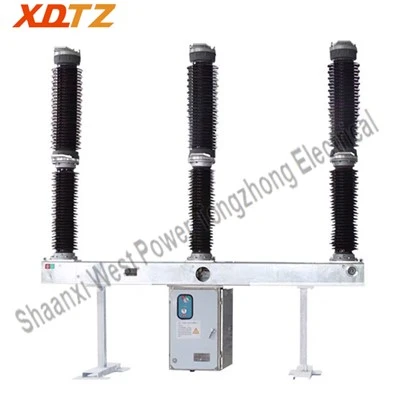

LW25-126 hoogspanningsporseleinen SF6-stroomonderbreker voor buiten is een driefasige elektrische hoogspanningsapparatuur voor buiten, AC 50 Hz. Het wordt voornamelijk gebruikt om transmissie- en distributielijnen te beschermen en kan ook worden gebruikt als verbindingsbreker. Deze stroomonderbreker is voorzien van een driefasige installatie op één frame, zonder voorziening voor eenfasige werking.

Productspecificaties

SpecificatieSheet

Nee.	Naam	Eenheid	Gegevens
1	Nominale spanning	Kv	126
2	Nominale frequentie	Hz	50
3	Nominale stroom	A	2000/3150/4000
4	Nominale kortsluitstroom	Ka	40/31.5
5	Nominale kortsluitstroom (piek)	Ka	100/80
6	Nominale piekstroom	Ka	100/80
7	Nominale duur van kortsluiting	s	4
8	Nominale vermogensfrequentie Bestand tegen spanning (droge test)	Kv	280+85(Over de contactopeningen heen) / 275 (naar aarde)
9	Kruipafstandsverhouding	CM/kV	2.5/3.1
10	Nominale vermogensfrequentie Bestand tegen spanning (natte test)	Kv	230+85(Over de contactopeningen heen) / 275 (naar aarde)
11	Nominale bliksemimpuls is bestand tegen spanning	Kv	600+100(Over de contactopeningen heen) / 650 (naar aarde)
12	5-Minuutstroomfrequentie bestand tegen spanning	Kv	1.3×145√3
13	Sluitingstijd	mevrouw	Kleiner dan of gelijk aan 150
14	Openingstijd	mevrouw	Kleiner dan of gelijk aan 30/ Kleiner dan of gelijk aan 35
15	Brekende tijd	mevrouw	Kleiner dan of gelijk aan 60
16	Tijd maken	mevrouw	40-60
17	Geen gelijktijdigheid van openingshandelingen van 3-Fase	mevrouw	Kleiner dan of gelijk aan 2
18	Geen gelijktijdigheid van sluitingsoperaties van 3-Fase	Ka	Kleiner dan of gelijk aan 4
19	Beoordeelde hersluitingsbewerking		O-0.3s-CO-180s-CO
20	Nominale SF6-gasdruk	Mpa	0.5, 0.4
21	SF6 Gasalarm/blokkeerdruk	Mpa	0.45/0.40, 0.35/0.3
22	SF6 Jaarlijks lekkagepercentage gas	%	Kleiner dan of gelijk aan 0.5
23	Aantal onderbrekende kamers per pool		1
24	Mechanisch uithoudingsvermogen	Tijden	3000
25	Terminal horizontale longitudinale trekkracht	N	1250
26	Terminal horizontale dwarstrekkracht	N	750
27	Terminal verticale trekkracht	N	1000
28	Weerstand hoofdcircuit		Kleiner dan of gelijk aan 45
29	Bedieningsmechanisme		Veermechanisme
30	SF6 Gasvulmassa	kg	6

Bedrijfsomgeving

Nee.	Naam	Eenheid Gegevens
1	Hoogte	Minder dan of gelijk aan 1000 meter
2	Gemiddelde maandelijkse vochtigheid	Minder dan of gelijk aan 90%
3	Maximale windsnelheid	Minder dan of gelijk aan 35 meter/seconde
4	Vervuilingsniveau	Klasse III, IV
5	Omgevingstemperatuur	-35 graad tot 40 graden
6	Maximale dagelijkse temperatuurvariatie	25k
7	Seismische intensiteit	8 graden
8	Maximale ijsdikte	10 mm
9	Maximale zonnestralingsintensiteit	1000W/m²
10	Standaardnaleving	GB/T1984-2014

Productvoordelen

LW25-126 porseleinen SF6-hoogspanningsschakelaar voor buiten heeft veel voordelen:

Superieur breekvermogen

Bij het onderbreken van de magnetiseringsstroom is de overspanning minder dan tweemaal de bedrijfsspanning. Bovendien vindt er bij het onderbreken van de laadstroom geen herontlading of herontsteking plaats.

Betrouwbare isolatie

De eigenschappen van SF6-gas blijven in de loop van de tijd stabiel, waardoor de isolerende en geleidende componenten worden beschermd tegen oxidatie en een stabiele werking bij temperaturen wordt gegarandeerd.

Producten Toepassing

LW25-126 porseleinen SF6-hoogspanningsschakelaar voor buiten heeft veel voordelen:

Het wordt voornamelijk gebruikt om transmissie- en distributielijnen te beschermen en kan ook worden gebruikt als verbindingsbreker.

Minimaal onderhoud:

De stroomonderbreker heeft een modulaire structuur met geavanceerde technologie, minder componenten en uitstekende mechanische prestaties, en vereist vrijwel geen onderhoud.

Principes van het werkingsmechanisme

LW25-126 Outdoor High Voltage Porcelain SF6 Circuit Breaker manufacturer

1.Openen

LW25-126 Outdoor High Voltage Porcelain SF6 Circuit Breaker factory

2.Sluiten

Productoverzichtstekening

LW25-126 Outdoor High Voltage Porcelain SF6 Circuit Breaker supplier
